製品案内　プロット図作成システム

	パーソナルサーベイ
	プロット図作成システム	￥５０,０００

	低価格で測量座標、図面出力まで装備したプログラムです。座標データよりプロット・結線図（辺長・方向角）集合図を任意縮尺で作成します。データ管理、ファイル管理、ＣＳＶファイルコンバート、ＤＸＦファイル出力機能などを装備。建設会社、工務店、建築設計業務等に最適です。

	＜プログラムリスト＞
	●座標入力、座標編集（X、Y、Zデータ管理）		座標編集	座標リスト
	座標リスト出力
	●図面作成
	プロット図、結線図、ＤＸＦファイル出力
	●データコンバート
	ＳＩＭＡ、ＣＳＶ、等各社対応
	●現場ファイル管理機能
	座標データ、結線データ、図面データ


図面作成（結線図）
コンバート、又は、入力した座標よりプロット図、結線図を作成することができます。方位マーク、表、文字も任意の場所に設置編集が自由に設定でき、また、図枠、図隔、トンボの設定も容易にできます。
図面作成（プロット図）
条件の設定によりプロットマークの種類、№、名称、標高の表示種類の変更、フォントの変更が容易にできるのでさまざまな図面を表現することができます。

　

				土木測量専用ＣＡＤ
				＜パーソナルCAD Ｌｉｇｈｔ＞	￥１２８，０００

		汎用ＣＡＤと違い、土木・測量図面の編集を目的として開発された､ＣＡＤシステムですので土木･測量専用コマンドを装備しており､作業性に優れています。
			・	数学系、測量系の座標系、また、図面系と実体系の切り替えがワンタッチで行えます。

			・	縦横縮尺の設定
			・	土木専用計測作画機能
			・	図面の切り取り､貼り付け機能及び､倍率指定の作画など多数のコマンドを標準装備した低価格ＣＡＤです。

＜基本機能＞
描画機能	線分、平行線、連続線、放射線、円、円弧、ポリライン、スプライン、矩形、文字列、円付文字、シンボルマーク、等
引き出し線	２点指定引き出し線、３点指定引き出し線、等
寸法線	２点寸法、平行寸法、はさみ寸法、片寸法、列寸法
編集機能	Ｕｎｄｏ、Ｒｅｄｏ、切り取り、複写、貼り付け、削除図形選択、トリミング、ストレッチ、線修正、等
出力機能	位置指定出力、プロッター、プリンタ出力機能、ＤＸＦ出力
土木コマンド	法面記号､土木寸法作画機能､他

　

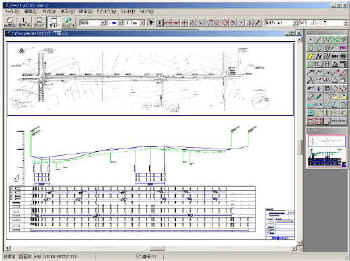

縦横断図	現　況　図
