流量観測システムの概要と特徴 (平成29年度版) Ver . 19.8
  サンシステムの流量観測システムは、複雑な流量観測業務に於いて、流量観測作業から資料整理等の作業効率を支援するシステムです。 (流量観測システムの観測データ入力から計算・成果作成、図面・グラフ図等までの概要をまとめたものです)
流量観測の成果作成業務は複雑な観測業務のデータのまとめから、成果計算簿作成および各グラフ・図面作成まで複雑な作業が伴いますが、本システムは面倒な作業をすることなく正確・迅速に水位流量観測業務を支援します。多くの流量観測作業に携わっている技術者の要望を基に観測野帳データ入力から各計算書・調票・グラフ・図面作成まで一連処理ができる システムを開発しております。河川流量観測業務が効率化でき威力を発揮します。河川流量観測トータルサポート システムです。
簡単操作で水研様式で帳票作成H√Q図,HQ図,他各種のグラフ〜図面作成&エクセル出力までプログラムがサポートします。貴社の流量観測業務に威力を発揮します。

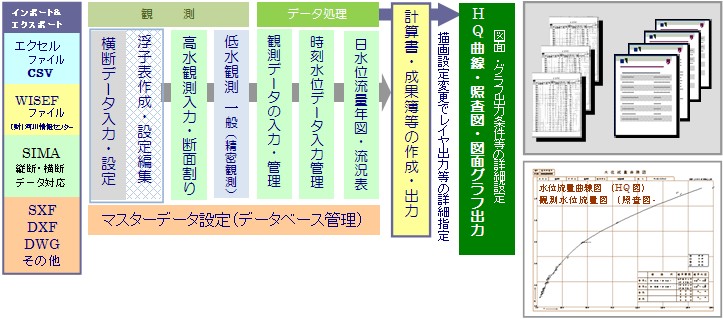

観測、浮子表作成・データ入力 → 計算書・調書作成 → グラフ、図面成果出力まで一連作業
本システムは、浮子表作成、観測野帳データの入力、計算書作成及び図面・グラフ作成まで一連作業で効率よく流量観測業務をサポートするトータルシステムです。特に図面・グラフ作成においては、顧客要望に応じた、システム対応をしております。
■横断データ・・・(SIMA)をダイレクトにインポートします。
■観測データ・・・WISEF・エクセル・CSV等からをインポート・エクスポートします
データの互換に関して顧客要望に応じて対応しております。 システム&帳票&図面・グラフ等のカスタマイズの対応もしております。
マスタデータ(データベース)管理・低水観測・高水観測・観測データ管理・時刻水位・水位流量年表の紹介
 横 断 図  横断図&浮子表のデータ入力及び作成(複数断面に対応)
 浮 子 表  横断SIMAインポート、浮子表(横断データ連動)及び編集
 低水観測   観測データの管理、1点法(六分)2点法(2分8分)
          中洲の設定、川幅10m以下の対応、 ※精密観測(OP)
 高水観測   観測データの管理、第1断面(断面割)&第2断面
          (断面割)出水前・出水後設定、最高水位断面積比較
 観測データ  観測データの管理(データの手入力、インポート、エクスポート
          観測データ取得(低水・高水の過去データ)編集
 時刻水位   時刻水位データの管理、時刻流量計算曲線式設定&仮値の
          設定(最高、最低データ自動取得) インポート
 水位年表   水位・流量データの入力&管理、日水位年図、日流量年図
 流量年表   水位流量図(年平均水位・平水位・低水位・渇水位)水位流量図
流量観測のデータベース の諸条件設定事項
観測所情報(観測所記号、水系、河川名、処理年度)丸め計算処理(距離桁、水深桁、器深桁、時間桁、流速桁等の四捨五入・切り上げ・切り捨て計算処理)・低水観測(観測方法等諸条件)高水観測(観測方法等諸条件)更正係数、測定法、流速計(流速計の登録)使用法、気象条件、担当者データ、レイヤ設定(図面マスター設定・ユーザー設定)既定フォルダー先の設定
マスタデータ(データベース)の管理・・・計算データ・図面処理データの処理の際マスターデータ設定で管理し計算処理、描画条件、レイヤ管理、帳票&図面の出力制御します。
調書・計算書グラフ・図面 (水研様式対応)の紹介
調書計算書の一覧 (エクセル出力対応)
低水観測(一般)  表紙(低水)・計算書
高水観測(浮子)  表紙(高水)・計算書
流量・断面計算書・流量観測表
時刻水位月表・時刻流量月表
日水位年表・日流量年表・年水位状況・年流量状況・流況表
水位流量曲線計算書・交点計算書・比較表・入力データリスト
更正係数計算書・観測特記事項一覧表
低水観測・高水観測・調書出力条件及びフォーマット等は、各地方整備局
河川事務所、担当者により、出力条件のカスタマイズ・計算書のフォーマ
ット変更等の対応をしております。
流量観測に関する計算条件は、各地方整備局、河川事務所に対応しております。詳細に関しては、メール
及び電話にて 潟Tンシステム お客様センターへお問い合わせ下さい。 (不明な部分の問い合わせ等)
例)低水観測の死水域の考慮、水位流量曲線計算書(その2)相関係数の考慮、時刻水位月表、仮値(外挿値)・他の考慮、また河川凍結による低水観測調書(北海道開発局仕様)等にも対応しております。
■下記エクセルプレビューは、エクセル出力したファイルをダイレクト表示します。
            (エクセル2007、2010に対応!)
注:上記流量観測出力帳票一覧及びエクセルプレビュー表示等は説明の為、縮小表現しております。
 H-√Q図, H-A図, H-V図,HQ図,A-V図,Q-V図,H-B図等
    照査図1(横断図と流速&流量の関係図)
    照査図2(観測プロット&HQ曲線の重ね図)
          「観測データプロットの時刻順結線図」
    照査図3(横断図の重ね図)

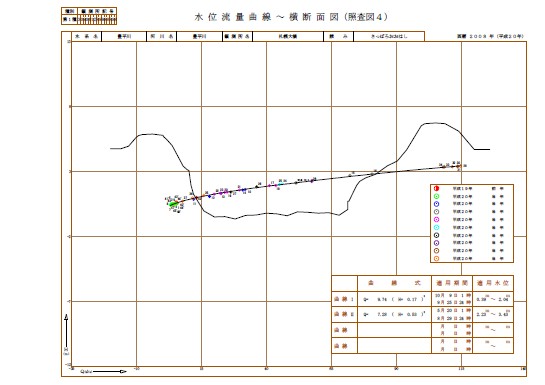

    照査図4(横断図とHQ曲線の重ね図)
    照査図5(水系時間流量図)
HQ図の手入力作画 ・仮値 ・外挿値・水位の指定
 ・適用期間・水位・式の値でHQ図を作成します。
 ・HQ図、H-√Q図等を外挿値・仮値を考慮した水位まで
  条件指定して各HQ図毎に指定して作画します。

HQ図に過去観測データ・横断図を重ねて作画 !
HQ図の指定水位・流速の範囲を拡大して簡単作画
照査図2(観測プロット&HQ曲線の重ね図)
*図面作成の条件を一部紹介、詳しくは、お問い合わせ下さい。
■マスタデータ・・・データベースと基本機能からグラフ・図面の出力 (A1・A2・A3版図面・グラフの作成)
■流量観測システムは!
   水情報センター(WISEF)標準フォーマット、水文水質データ
   ベースの入力・出力の環境が標準搭載です。
  流量観測で、時刻水位月表の作成及びデータの補てんをWISEF
  ファイルで入力&出力をおこなわれます。
■インターネットで・・・!
  河川照査システムでは、
  国土交通省 水文水質データベースにアクセスして・・・全国の
  雨量・水位・流量 データをインポートします。
  対象観測所の近年データを利用して的確なデータに基き詳細
  な河川情報で照査検討にお役にたてます。
  公開している、国土交通省 水文水質データベースをするには
  、大量複雑なテキストデータを必要なデータのみ、選別取得に
  手間がかかります。本システムでは、観測所・年月日・デー
  タ種別でダイレクトにインポートします。
国土交通省  ・  土木研究所 ( 水文水質データベース )
■レイヤ (図面のレイヤ設定)
プロットマークの色、線種等に対応して個々にレイヤ設定します。  レイヤを個々に設定し要望するマークの色・線種の設定を指定
基本レイヤは、図面のタイトル、図枠、方眼のレイヤ指定・設定
データレイヤは、作画するHQ図の線種・線色、観測点マークの色指定をして観測式別にして成果図面を見やすくできます。
例)式1、式2、・・に対して見やすいマーク・線種・色の設定等
■レイヤを利用して浮子表等見やすくします。
浮子の種別に応じた色指定をして浮子表を見やすくします。
浮子表の色設定、図面方眼の色変更はレイヤ変更で自由に設定出来ます。
■設定機能・・・マスター レイヤーとデータレイヤー
■システム管理  マスタデータ・低水観測・高水観測・浮子表作成・横断図(設定)・観測データ(管理・設定・修正)
■レイヤ表示画面
■年度別データの入力・保存
  前年データ・・当年データ・・後年データ・・過去データ(保存データ
  には 、年度 & 保存データ数には、制限がありません)
  ・ 観測処理年度・・・・・観測処理年度別に、フォルダー保存します。
SXFのファイル出力 ( Ver 3.1 )
SXFとは、国土交通省が図面等の電子納品の促進や、異なるCADソフト間でのデータ交換を可能にするために、
官民で構成される、CADデータ交換標準コンソーシアム( SCADEC )がCALS/ECの一環として主導し開発した
ファイル形式の総称を(SXF Scadecdata eXchange Format)をいいます。
SXFのファイル形式としては、“.p 21”形式と“.sfc”形式に対応しています。
“.p 21”は国際標準であるISO10303STEP/AP202規約に則った形式です。
CADデータ交換標準コンソーシアム(SCADEC)Standard CAD data Exchange format in japanese Construction field)
 書籍の紹介
 本書は、水文観測の降水量、水位、流量観測を主体に河川計画・管理の為
流量観測を行う実務者用に作成した手引書・参考書として用いられています。
本書は、水文観測の必要性、観測の目的、水文観測の種類、水文観測業務
水文観測の現況、水文観測没革、水文観測に於ける法律及び規定、水文観測
業務規定、水文観測のマニュアルから降水量観測水位観測、流量観測、流量
観測及び観測記録の整理と保存、流量曲線式の選定水位流量曲線図の作成
及び水位流量曲線の照査、HQ曲線照査図による照査方法まで本書籍で紹介
水文観測 (平成14年度版)        国土交通省 河川局 監修
                    独立行政法人 土木研究所 編著  社団法人 全日本建設技術協会 発行
(水文観測(平成14年度版) 社団法人 全日本建設技術協会発行を参考にしております。)
・年度別観測データをインポートしてHQ図に反映します。(観測データは、年度別フォルダに保存)
            ・年度別に観測点マーク及び
             色指定ができます。
書籍は昭和51年6月に改定発行されて、4度の改定発行され、平成16年8月改定新版として且R海堂から発売された書籍です。
降水量調査、水位調査、流量調査(流量調査の方法、流量観測、野帳、精密測定
流速計/浮子測定方法から水位流量曲線、水面勾配を考慮した水位流量曲線、
流量年表、洪水表、流況表、照査等のデータ整理・他、河川設計に係る専門書籍です。
建設省河川砂防技術基準(案)  同解説・調査編  改訂新版     建設省河川局監修
                                     社団法人日本河川協会 編 ・ 発行 /山 海 堂
(建設省河川砂防技術基準(案)同解説・調査編を参考にしております。)
水文観測業務規定に完全対応した水文水質データベース(水系別水文水質データベース)のガイドブック 「水水DB」(平成18年度版)です。河川情報センターの水文観測データ、検索(公開用)流量観測に関る、データベースの構成、AQC照査、MQC照査判定、雨量・水位の上下流量観測所との相関及び時刻水位の照査を行い水位の急激な増減を監視・・・(例)等のマニュアルを記載。また、AQC、MQC高度照査に関しては、地方整備局で高度照査プログラムを用いて照査しています。
水系別  水文水質データベース  ガイドブック  平成18年度版
                                             財団法人 河川情報センター 発行
(水文水質データベース ガイドブック(平成18年度版)を参考にしております。)
 水文観測業務規定関係集は、水文観測業務の実施・計画・観測の方法から低水観測・高水観測・浮子表、時刻水位月表・時刻流量月表等の仮値、外挿値等の説明他、洪水時に於ける時計回りのH-Q曲線、水位及び流量観測値のプロットの位置の不規則性(低水観測)を分かり易く説明しております。また観測所の維持管理水位・雨量に関する、水文観測のデータ照査、AQC照査判定・MQC照査(標準照査)の実施方法から流量観測の成果・整理報告、保存、観測成果の品質管理まで本書は、紹介しています。
水文観測業務規定関係集    国土交通省河川局   (平成17年10月改訂版)
                                             財団法人 河川情報センター 発行
(水文観測業務規定関係集 (平成17年10月改訂版) を参考にしております。)
   低 水 観 測
(データ入力画面)
調書・計算書
  低水観測データ入力 (中州・川幅10m以下に対応)
■流量観測 (低水観測)
●流速測定(1点法 ・2点法)
  2点法; 水深75センチメートル以上・・・
         流速測線上の鉛直方向に水面より、水深の
         2割、8割の位置で計測します。

  1点法; 水深75センチメートル以下・・・
         流速測線上の鉛直方向に水面より水深の
         6割の位置で計測します。
注; 1点法 及び 2点法は、観測河川によって、判断が
        違いますので、入力により自動判断します。
● 死水域・・・観測所に合わせて対応しています。
         一般的には、流速がゼロの場合、死水域
         死水域の断面積を総面積に加算します。
最近では、水位5p位まで観測可能水位で、観測所によっては、死水域とみなさないところもあります。
参照 ; 流速計の選択 をします。 (プライスを選択)
●遊水域・・・・殆どの観測所では、観測データに
   は、考慮していません。
年間番号・観測年月日を入力・観測情報・気象情報・流速計・観測時間・水位等の入力をします。流速計を参照データから選択指定(プライス・電磁式・他)します。
マスターデータに登録電磁式・他の流速計データを
データベース登録しておきます。
■流量観測 (低水観測)
  水面幅10b 以下の測線間隔配置にも対応しています。
  水面幅10b 以下の流速計の配置において、水深測線間隔(m)と流速測線間隔  (m)は共通配置に対応します。
  また、水面幅10b 以下の流速計の配置においては、水深測線間隔(m)と流速測線間隔(m)は観測効率を上げる為、1対2にも設定できます。
低水観測・高水観測の中州処理計算は自動
中州及び水際の処理計算は自動
横断面データ
測量システムで横断観測した、データをインポートして、流量観測システムの横断設定に零点高から自動配置します。
縦横縮尺の設定・グラフ軸目盛りの任意設定、出力設定(設定項目・・・・)
 観測データは出力データ一覧から選択します。前年・当年・後年・過去年度等の観測データを選択して計算書が自由に作成できます。
データコンバータ機能(標準装備)で観測データをインポートして計算書作成します。 (河川事務所・協力会社等)
■水面幅10b 以下の
測線間隔配置
計算書はエクセルにダイレクト出力します。編集・保存してエクセルファイルでデータのやり取りも簡単です。
※顧客に応じたカスタマイズもお受けしております。
中州位置指定で、処理は自動判定 (断面データと水位データから)
観測データの管理・・・観測データは、年間番号ごとに観測した年間データを管理します。又、観測データは、リスト表示で、一元管理していますので、計算書作成の場合、観測データを選択して、出力することができます。データは、年度毎に管理フォルダーに保存・管理されます。
                             参 考 書 籍


●水 文 観 測  ( 平成14年度版 ) 国土交通省河川局 監修  独立行政法人 土木研究所編著
                         社団法人  全日本建設技術協会社団法人  全日本建設技術協会発行

●水文観測業務規程関係集 ( 平成17年10月改訂版 )   国土交通省河川局
                                                 財団法人 河川情報センター 発行
●水系別 水文水質データベース  ガイドブック  ( 平成18年度版 )
                                                 財団法人 河川情報センター 発行
●改訂新版  建設省河川砂防技術基準(案)同解説・調査編
                                         社団法人 日本河川協会編・発行   山 海 堂
※サンシステムの水位流量観測システムは上記、書籍を参考にして、プログラムのシステム開発をしております。
高 水 観 測
浮子表作成から高水観測及び計算書まで一連作業で効率UP!
横断データ 浮子表作成
高水観測⇒断面割り計算
計算書作成
本システムは、横断データの各断面(2点指定)より
自動で浮子表を作成します。
複数断面表示及び断面比較・横断図作成
表示断面リストから断面選択するだけでOKです。
■流量観測 (高水観測は、横断面割りの追加距離入力(中州対応)
★ 出水前(第1断面)・出水後(第2断面)の断面データ
  ファイル(横断データ)を断面データ保存ファイルから
  横断データを参照します。  ( 図―1 )
※ 浮子の更正係数は、観測データから自動算出・手入力
  にも対応しています。
  (マスターデータ設定で基本データの初期設定)
【 高水観測の断面割り 】
追加距離入力で断面割りは自動計算します
■ 断面計算(中州等を含む)の計算処理は横断面
  データから水際の交点計算及び河床(横断デー
  タ)との交点計算まで各断面ごとに自動 計算し
  ます。  (断面の自動判定)
流量観測野帳(高水)浮子様式2の2の2
中州・水際の処理計算は(断面データと水位データで)自動処理します。
     (中州等は断面データから自動判定します)
出力について・・・流量観測野帳は、 表 紙 (高水観測) [様式2の2の1] 及び計算書 (高水観測) [様式2の2の2] 水研様式出力

観測流量表  [様式3の9]  流量・断面計算書  [様式3の14] [様式3の15] [様式3の16] 水研様式出力
エクセルへ出力・・・上記出力計算書はエクセルにダイレクト出力します。 エクセルへは、自動立ち上げ対応!フォーマットの様式
             変更・エクセルで編集及びエクセル・ファイルで社内・支店・協力会社で活用等出来て、とっても便利です。

区分断面距離の作画及び浮子地盤高の
作画を作画選択により自動作画します。
「浮子表作成について・・」
  本システムは、浮子の投下位置
    @断面のセンターとして計算
    A浮子の投下位置を指定計算
●各断面の追加距離入力します。
  ・浮子の投下位置・・
    各断面のセンターが投下位置です。
水深を選択出来ます。
@区分断面の中心水深で浮子表を作成します。
A区分断面の平均水深で浮子表を作成します。
※ 浮子の投下位置を直接入力した場合は・・・
投下位置の平均水深を使用します。
■浮子の投下位置
  浮子の投下位置を直接入力して、浮子表を作成します。
■断面距離の作画・地盤高水深作画の自動処理
■浮子の色設定は・・レイヤ設定で個々に設定できます。
■浮子表作成は横断データ(自動取得)に追加距離入力で各区分断面に対して、浮子表を自動作成します。
(開始点と終了点の2点だけでも浮子表作成します) 地盤高及び断面距離も作画選択により自動作画します。
■浮子水深を各断面に対して、編集できます。   ( 河床の断面変化に対応します。 )
   レイヤの色設定は、変更しなくても OK !  水深データの変更のみで OK!
   *水深のデータに合わせて浮子表を自動作成します。
■浮子表の色設定もユーザ設定で・・・OK!
【 高水観測の野帳・計算書の出力⇒プレビュー表示 ⇒印刷 or エクセル出力 】
  出力条件の設定機能により、拡張性 UP !
*エクセル へ 変換して 表示します。
※サンシステムのユーザーサポート ・・・顧客ニーズに応じた、計算処理、帳票のレイアウトの変更、新規帳票の作成等の
カスタマイズをお受けしております。   サンシステム 開発部 河川システム担当まで・・・ご自由にご相談下さい。
横断データ入力 & 浮子表作成
横断図面の設定から浮子表作成まで一連作業で作成します。
横断図
浮子表
照査
(横断の重ね図)
■横断図の縮尺設定
  ・標高軸(縦)×距離軸(横)を任意の縮尺設定できます。
  ・標高軸(縦)×距離軸(横)を移動距離を入力して、任意
   描画位置を設定できます。

■横断データのインポート
  ・SIMA (測量横断データ)のインポート
  ・TXST データのインポート
  ・エクセル からの インポート

■横断図面
  ・図面描画サイズ     A3 、A2 、A1 、図面サイズ指定
  ・描画項目の設定     方眼・図枠・プロットマークサイズ等
                   を個々に設定可能です。
  ・付加描画設定機能   DL線の高さ位置
                   DL線の作画長さの指定
                  水位高さ位置の記入
                  計画高・警戒水位・指定水位・WL等
                  作画機能が標準搭載
■横断図の表示
  ・インポート          データは、横断データとしてリスト表示して管理します。
  ・横断の重ね図       複数横断図の表示は、横断図リスト一覧から選択した横断図を表示します。
  ・横断図の自動表示     インポートした横断図は、描画エリアに自動配置します。
■横断図の重ね図
   複数横断図の表示は、横断図リスト一覧から選択した横断図を表示します。
■横断図の表示&管理
  ・インポート          データは、横断データとしてリスト表示して管理します。
  ・横断図の自動表示    インポートした横断図は、描画エリアに自動配置します。
  ・横断図の重ね図      複数横断図の表示は、リスト一覧から選択した横断図を表示します。
■横断表の重なり部分の処理
  測点・距離・追加距離・地盤高等の数値の重なり部分を自動配置で重なり処理します。
調書・計算書の出力画面  出力設定 (観測野帳・計算書・各種調書の出力 & エクセル出力表示)
観測野帳・計算書・各種月表・各種年表・リスト作成等は、出力調書一覧から選択してプレビュー表示し印刷ボタンで出力します。
☆帳票形式の基本は水研様式で出力します。エクセルへの出力にも対応していますので、プレビュー表示した調書は
  エクセルボタンでダイレクトにエクセル表示します。(エクセル2010,2007のプログラムがインストールされている
  場合のみ)
■エクセル出力ボタンでエクセル表示
  します。
エクセル調書の編集・エクセルファイルで保管・打ち合わせでエクセルを
  利用

■エクセルからのインポートも対応し
  ています。 (OP)
  ・低水観測
  ・横断データ (スーパー堤防仕様)
      杭高入力対応です。
横断データ 追加距離・地盤高・杭高

※SIMAデータには、杭高データは無
横断測量観測データ
流量観測野帳(一般) 表紙       (水研様式 2の1の1)   エクセルへ出力
流量観測野帳(一般) 計算書      (水研様式 2の1の2)   エクセルへ出力
流量観測野帳(浮子) 表紙       (水研様式 2の2の1)   エクセルへ出力
流量観測野帳(浮子) 計算書      (水研様式 2の2の2)   エクセルへ出力
流量観測野帳(精密法)表紙       (水研様式 2の3の1)   エクセルへ出力
流量観測野帳(精密法)計算書      (水研様式 2の3の2)   エクセルへ出力
高水観測計算書(流量計算書(浮子))  (水研様式 3の14)    エクセルへ出力
高水観測計算書(断面積計算書(そのT))(水研様式 3の15)    エクセルへ出力
高水観測計算書(断面積計算書(そのU))(水研様式 3の16)    エクセルへ出力
観測流量表               (水研様式 3の9)     エクセルへ出力
時刻水位月表              (水研様式 3の5)     エクセルへ出力

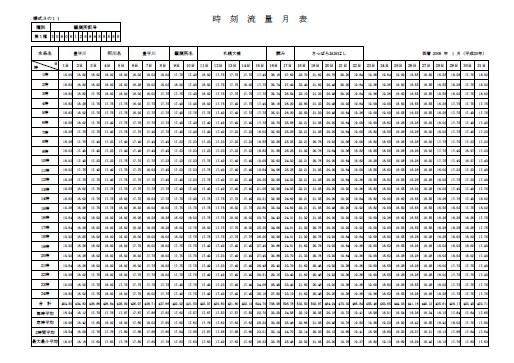

時刻流量月表              (水研様式 3の11)    エクセルへ出力

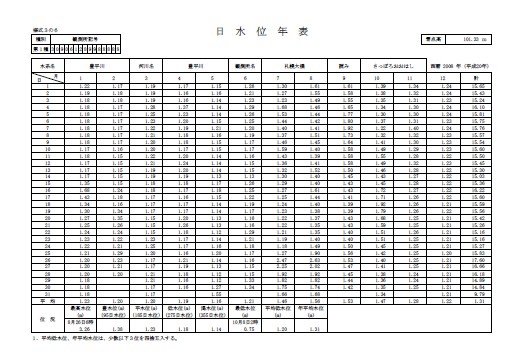

日水位年表               (水研様式 3の6)     エクセルへ出力
日流量年表               (水研様式 3の12)    エクセルへ出力
年水位状況               (水研様式 3の8)     エクセルへ出力
年流量状況               (水研様式 3の18)    エクセルへ出力
流況表                 (水研様式 3の19)    エクセルへ出力
水位流量曲線計算書(その1)
水位流量曲線計算書(その2)
水位流量曲線計算書(その3)
交点計算書
比較表1
比較表2

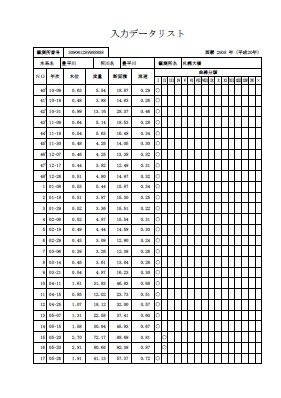

入力データリスト
更正係数計算書
位況計算書 流況計算書
出力調書一覧              流量観測システム Ver 12.5
横断面図           (様式 3の17)
浮子表
日水位年図          (様式 3の7)
日流量年図          (様式 3の13)
合計流量年図
H―√Q図
H―A図
H―V図
水位流量曲線図(H−Q図)  (様式 3の10)
精度管理図
A−V図
Q−V図
横断図〜流速・流量図  (照査図1)
観測水位流量図     (照査図2)
年間横断面図      (照査図3)
水位流量曲線〜横断面図 (照査図4)
水系時間流量図     (照査図5)
PDFファイルをご覧になる場合は、Acrobat Readerをインストールする必要があります。このアイコンをクリックしてアドビ社のホームページより、ダウンロードしてください。
出力調書のサンプル              流量観測システム Ver 12.5
出力調書のフォーマットは水研様式(独立行政法人 土木研究所)を採用しております。
各計算書は、PDFでサンプル出力できます。
出力調書サンプル集は、末尾にPDFで閲覧・印刷できます。        ( PDF出力 )
サンプル集には、オリジナルフォーマットの計算書も含んでおります。
計算書及び調書の作成年月日・観測所名・データ等は、サンプルデータですので編集しております。
計算書をご覧になるには、アドビシステムズ社が配布しているAdobeAcrobatReader(無償)が必要です。
こちらをクリックしてください。
■ 横断測量観測データ
横断測量観測データ サンプル調書の印刷(78.7 KB PDF)
■ 流量観測野帳 (一般) 表紙   様式 2の1の1
■ 流量観測野帳 (一般) 計算書 様式   2の1の2
流量観測野帳(一般)表紙 様式2の1の1 サンプル調書の印刷(77.3 KB PDF)
流量観測野帳(一般)計算書 様式2の1の2 サンプル調書の印刷(81.4 KB PDF)
■ 流量観測野帳 (浮子) 表紙   様式 2の2の1
流量観測野帳(浮子)表紙 様式2の2の1 サンプル調書の印刷(77.3 KB PDF)
■ 流量観測野帳 (浮子) 計算書   様式 2の2の2
流量観測野帳(浮子)計算書 様式2の2の2 サンプル調書の印刷(77.7 KB PDF)
■ 流量観測野帳 (精密法) 表紙   様式 2の3の1
流量観測野帳(精密法)表紙 様式2の3の1 サンプル調書の印刷(43.4 KB PDF)
■ 流量観測野帳 (精密法) 計算書   様式 2の3の2
流量観測野帳(精密法)計算書 様式2の3の2 サンプル調書の印刷(57.0 KB PDF)
■ 流量計算書 (浮子) 様式 3の14
■ 断面積計算書(そのT)  様式 3の15
■ 断面積計算書(そのU) 様式 3の16
■ 観測流量表  様式3の9
流量計算書 (浮子) 様式 3の14サンプル調書の印刷(80.0 KB PDF)
断面積計算書(そのT) 様式 3の15サンプル調書の印刷(80.5 KB PDF)
断面積計算書(そのU) 様式 3の16サンプル調書の印刷(80.3 KB PDF)
観測流量表  様式3の9       サンプル調書の印刷(80.0 KB PDF)
■ 時刻水位月表 様式 3の5
■ 時刻流量月表 様式 3の11
時刻水位月表 様式 3の5 サンプル調書の印刷(44.9 KB PDF)
時刻流量月表 様式 3の11 サンプル調書の印刷(44.1 KB PDF)
■ 日水位年表 様式 3の6
日水位年表 様式 3の6 サンプル調書の印刷(45.5 KB PDF)
■ 日流量年表 様式 3の12
日流量年表 様式 3の12 サンプル調書の印刷(46.8 KB PDF)
■ 年水位状況 様式 3の8
年水位状況 様式 3の8      サンプル調書の印刷(49.4 KB PDF)
■ 年流量状況 様式 3の18
年流量状況 様式 3の18      サンプル調書の印刷(51.1KB PDF)
■ 流況表 様式 3の19
流況表 様式 3の19 サンプル調書の印刷(40.1 KB PDF)
■ 水位流量曲線計算書(その1)
■ 水位流量曲線計算書(その2)
水位流量曲線計算書(その1)      サンプル調書の印刷(79.3 KB PDF)
水位流量曲線計算書(その2)      サンプル調書の印刷(77.3 KB PDF)
■ 水位流量曲線計算書(その3)
■ 交点計算書
水位流量曲線計算書(その3)      サンプル調書の印刷(76.5 KB PDF)
交点計算書 サンプル調書の印刷(76.7 KB PDF)
■ 比較表2
■ 比較表1
■ 入力データリスト
■ 更正係数計算書
比較表1 サンプル調書の印刷(79.7 KB PDF)
比較表2 サンプル調書の印刷(79.7 KB PDF)
入力データリスト サンプル調書の印刷(78.6 KB PDF)
更正係数計算書 サンプル調書の印刷(76.9 KB PDF)
■ 位況計算書
位況計算書 サンプル調書の印刷(37.1 KB PDF)
■ 流況計算書
出力調書のフォーマットは水研様式(独立行政法人 土木研究所)を採用しております。
各計算書は、PDFでサンプル出力できます。
出力調書サンプル集は、末尾にPDFで閲覧・印刷できます。        ( PDF出力 )
サンプル集には、オリジナルフォーマットの計算書も含んでおります。
計算書及び調書の作成年月日・観測所名・データ等は、サンプルデータですので編集しております。
  ■ 計 算 書 集       ここをクリック  サンプル 計算書集をPDFで表示します。
PDFファイルをご覧になる場合は、Acrobat Readerをインストールする必要があります。このアイコンをクリックしてアドビ社のホームページより、ダウンロードしてください。
計算書をご覧になるには、アドビシステムズ社が配布しているAdobeAcrobatReader(無償)が必要です。
こちらをクリックしてください。
図面・グラフの出力
各種図面一覧

   H−√Q 図    水位と流量観測値をH−√Q図に作成します。縦軸に水位、横軸を√Qとして
             観測値をプロットし、曲線式により計算した線を描画します。

   Q−V図      縦軸に流量、横軸に流速として観測値をプロットした図面を作成します。

   A−V図      縦軸に水位、横軸に流速として観測値をプロットした図面を作成します

   H−A図      縦軸に水位、横軸を断面積として観測値をプロットした図面を作成します。
 (水位断面曲線)

   H−V図      縦軸に水位、横軸を流速として観測値をプロットした図面を作成します。
 (水位流速曲線)

   横断面図      第一断面、第二断面及び基準水位標の断面に対し、出水前の定期横断測量
 (様式3−17)    及び高水後の横断測量の結果を図示したもの。観測した距離と地盤高により
              河川の横断面図を作成します。複数断面の重ねあわせが可能です。

水位流量曲線図   観測された水位(H)を縦軸、横軸に流量(Q)として観測値をプロットし曲線式
             により水位と流量の関係を示す曲線(水位流量曲線 HQ曲線)を作成します。

  精度管理図     縦上軸に水位、縦下軸に流量、横左軸に流速、横右軸に断面積として観測値を
              プロットします。

  日流量年図     時刻流量旬表の日平均流量を年間の一覧表にします。縦軸に流量、横軸
 (様式3−12)    を日として、1日毎の流量を棒グラフ又は折れ線グラフとして作成します。

  日水位年図     縦軸に水位、横軸を日として、1日毎の水位を棒グラフ又は折れ線グラフ
 (様式3−7)     として作成します。
横 断 面 図
浮  子  表
H − √Q 図
水 位 流 量 曲 線 図
日 水 位 年 図
 精 度 管 理 図
各種照査図面一覧

 照査図1 ; 横断図 〜流速・流量図
         流速測定の精度を確認する為の「横断図〜流速図」 横断面図(様式3−17)に最新の
         横断測量結果を用意し、流量観測作業のたびに、横断測量の上版部の縦軸に、流量観
         測作業による各測線の流速値(測定値および測線の平均流速値)をプロットして各点に
         つなぐ。

 照査図2 ; 観測水位流量図
         流量観測の精度を確認する為の「観測水位流量図(様式3−10)」に前年の作業による
         全観測値をプロットした水位流量観測図に加えて、観測水位と計算流量値をプロットする。
         一連の観測値のプロットを時刻順につなげます。

 照査図3 ; 年間横断図面
         HQ曲線照査図横断面形状、変化を確認する為の「年間横断図面(様式3−17)」に当該
         する年の1年間に測量した全ての横断測量の成果を一枚の横断図面に描きます。

 照査図4 ; 水位流量曲線 (HQ曲線) 〜 横断図面
         水位流量曲線の精度を確認する為、同じ縦軸を用いて描きます。

 照査図5 ; 水系時間流量図
 横断図〜流速・流量図(照査図1)
 観測水位流量図(照査図2)
 年間横断面図(照査図3)
 水位流量曲線〜横断面図(照査図4)
年水系時間流量図(照査図5)
流量観測システムのカタログ(PDF)のダウンロードはこちらをクリックしてください。
カタログをご覧になるには、アドビシステムズ社が配布している Adobe Acrobat Reader (無償) が必要です。
こちら
をクリックしてください。
[TOPへ戻る]    [戻る]
